Automatendrehteile nach Zeichnung – CNC-Serienfertigung in Stuttgart

Wirtschaftliche Herstellung mittlerer und großer Serien auf modernen CNC-Drehautomaten – mit hoher Präzision, Wiederholgenauigkeit und wettbewerbsfähigen Stückkosten.

Automatendrehteile nach Zeichnung gehören zu den Kernkompetenzen der ID Metall GmbH. Auf dem Tornos Swiss GT 26 mit sieben Bearbeitungsachsen und B-Achse fertigen wir Automatendrehteile mit Durchmessern von 5 bis 25 mm und Bauteillängen bis 150 mm am Standort Sachsenheim in der Region Stuttgart.

  • 5–25 mm Durchmesser
  • 150 mm max. Länge
  • 1.000+ Stück ab Serie

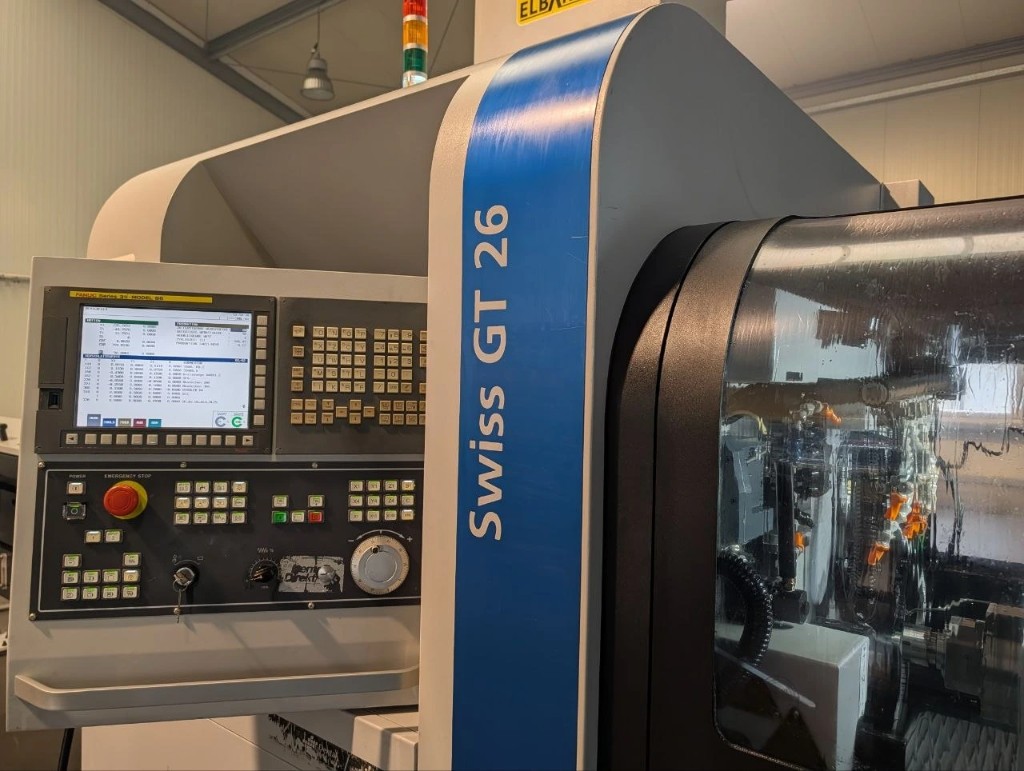

Tornos Swiss GT 26 mit Fanuc-Steuerung bei der ID Metall GmbH.

Langdrehen

Fertigung mit und ohne Führungsbuchse

Moderne CNC-Langdrehautomaten ermöglichen die Bearbeitung von Werkstücken mit und ohne Führungsbuchse. Die Führungsbuchse stützt das Stangenmaterial nahe der Bearbeitungsstelle.

Bei längeren, schlanken Bauteilen – etwa ab 60 mm Länge – ist der Einsatz einer Führungsbuchse häufig vorteilhaft. Kürzere Automatendrehteile mit Bauteillängen von etwa 30 bis 50 mm können je nach Durchmesser und Geometrie wirtschaftlich ohne Führungsbuchse hergestellt werden.

Die Entscheidung hängt vom Verhältnis Durchmesser zu Länge, den geforderten Toleranzen und den Bearbeitungsbedingungen ab.

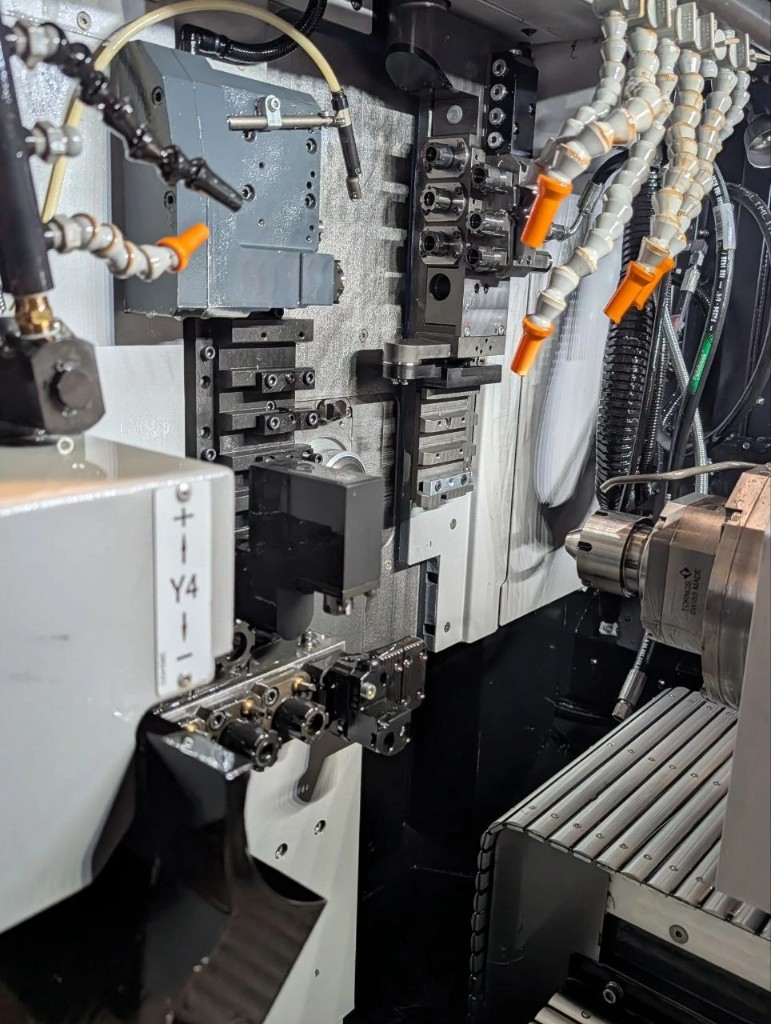

Werkzeugrevolver und Y4-Achse des CNC-Langdrehautomaten Tornos Swiss GT 26.

B-Achse

Komplexe Automatendrehteile mit B-Achse

Die zusätzliche Schwenkachse am Tornos Swiss GT 26 ermöglicht anspruchsvolle Bauteilgeometrien unter unterschiedlichen Werkzeugwinkeln.

Durch die Kombination von CNC-Drehen, Bohren, Gewindebearbeitung und Fräsoperationen entstehen komplexe Automatendrehteile mit möglichst wenigen Aufspannungen. Zusätzliche Bearbeitungsschritte sinken – besonders bei größeren Serien. Die Fertigung erfolgt nach Kundenzeichnung oder 3D-Modell (STEP/STP).

  1. Pumpen- und Strömungstechnik

    • Miniatur-Impeller
    • Pumpenlaufräder
    • Miniatur-Turbinenräder
    • Verdichterräder
    • Mikropumpenrotoren
    • Schaufelräder
    • Präzisionsrotoren

  2. Medizintechnik

    • Dentalabutments
    • Winkelabutments
    • Knochenschrauben
    • Knochenbohrer
    • chirurgische Fräsköpfe
    • Implantatkomponenten
    • Instrumentenschäfte

  3. Maschinenbau und Fluidtechnik

    • Ventilkörper
    • Ventilspulen
    • Schräglochdüsen
    • Präzisionsdüsen
    • Einspritzdüsen
    • Schneckenwellen
    • Miniatur-Ritzel
    • Exzenterwellen
    • Kupplungsnaben
    • Hydraulikventile
    • Mikrogetriebewellen

Werkstoffe

Werkstoffe für Automatendrehteile

Die Werkstoffwahl richtet sich nach Zeichnung und Einsatzbereich. Häufig verarbeitet werden:

Weitere Werkstoffe sind nach Prüfung der Bearbeitbarkeit möglich.

  • Aluminium

    • 3.2315 (EN AW-6082)
    • 3.1655 (EN AW-2011)

  • Stahl

    • 1.0718 (11SMnPb30)
    • 1.7225 (42CrMo4)

  • Edelstahl

    • 1.4305 (X8CrNiS18-9)
    • 1.4404 (X2CrNiMo17-12-2)

  • Messing

    • 2.0401 (CW614N)
    • 2.0402 (CW617N)

  • Kunststoff

    • POM-C
    • PEEK

Genauigkeit

Fertigungsgenauigkeit und Oberflächenqualität

Maß-, Form- und Oberflächentoleranzen folgen der technischen Zeichnung.

  1. Maßtoleranzen

    bis IT6

  2. Oberflächenrauheit

    werkstoff- und geometrieabhängig

    Ra 0,8–1,2 µm

  3. Werkstückdurchmesser

    5–25 mm

  4. Bauteillänge

    bis 150 mm

  5. Serienfertigung

    ab 1.000 Stück

Qualität

Qualitätssicherung und statistische Prozesskontrolle

Qualitätssicherung läuft während der Produktion und vor der Auslieferung.

Messprotokolle und Kennzahlen wie Cp und Cpk beurteilen die Prozessfähigkeit und erkennen Maßabweichungen früh – etwa durch Werkzeugverschleiß. Maschinenbediener prüfen Zeichnungsmaße regelmäßig und korrigieren Werkzeuge bei Bedarf.

Prüfpunkte

  • Innen- und Außendurchmesser an mehreren Positionen und Winkelstellungen
  • Längenmaße, Passungen, Gewinde und Bohrungen
  • Funktionsflächen und Gratfreiheit
  • Dokumentierte Messwerte für die statistische Prozessüberwachung
  • Endkontrolle vor Verpackung und Versand

Serienfertigung

Automatendrehteile in Serien ab 1.000 Stück

Die ID Metall GmbH ist auf wirtschaftliche Automatendrehteile in mittleren und großen Serien spezialisiert.

Die Produktion auf CNC-Langdrehautomaten beginnt bei 1.000 Stück pro Artikel. Automatisierte Abläufe, optimierte Fertigungszeiten und kontinuierliche Prozessüberwachung sichern auch größere Stückzahlen in kurzen Produktionszeiten. Ziel ist die langfristige Zusammenarbeit bei wiederkehrenden Serienaufträgen.

Liefergebiet

Automatendrehteile in Stuttgart und deutschlandweite Lieferung

Produktion in Sachsenheim, Region Stuttgart. Lieferung an Industrieunternehmen in Baden-Württemberg und bundesweit – unter anderem Stuttgart, Ludwigsburg und Heilbronn.

  • Stuttgart
  • Ludwigsburg
  • Heilbronn
  • Baden-Württemberg
  • Deutschlandweit
